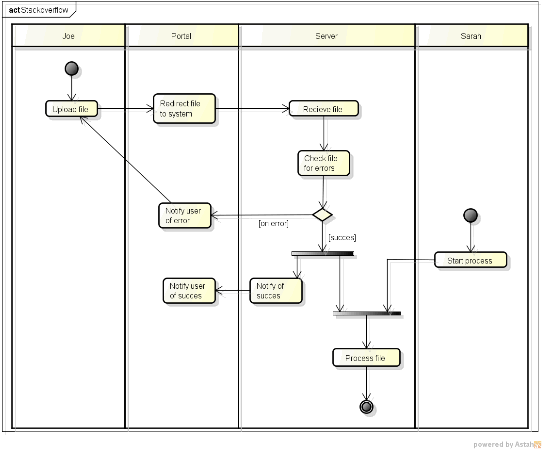

Gambar 2.3 Contoh Activity Diagram
2.7.3
Class Diagram
Sebuah diagram kelas adalah presentasi grafis dari pandangan statis yang
menunjukkan koleksi deklaratif (statis) elemen model, seperti kelas, jenis, dan isinya
dan hubungan mereka (Rumbaugh, 2004).
 |
