2.7.1
Use Case Diagram
Use Case Diagram adalah diagram yang menggambarkan bagaimana para
aktor berhubungan dengan sistem dengan cara menentukan langkah-langkah yang
diperlukan untuk mencapai suatu tujuan. (Pressman, 2012)
Use Case Diagram terdiri dari :
Use Case
Actors
Relationship
System Boundary Boxes

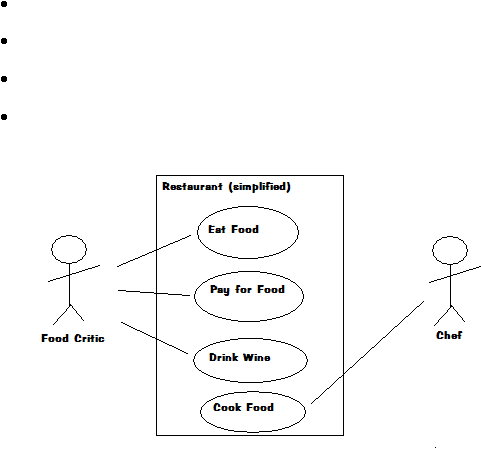

Gambar 2.2 Contoh Use Case Diagram
2.7.2
Activity Diagram
Diagram aktivitas merupakan bentuk khusus dari bagian sistem yang
dimaksudkan untuk model perhitungan dan alur kerja. Bagian-bagian dari diagram
aktivitas mewakili pelaksanaan perhitungan, dan bukan bagian dari objek
(Rumbaugh, 2004).
 |
