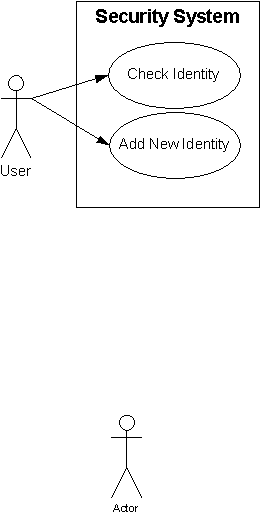

Gambar 2.2 Contoh Use Case Diagram
2. Actor
Actor adalah user
yang akan berinteraksi dalam sistem dengan
melakukan use case
untuk bertukar informasi. Actor digambarkan
dalam bentuk stick figure dengan label peran actor tersebut dalam
sistem.
Gambar 2.3 Simbol Actor
3. Relationship
Relationship
adalah hubungan dari dua symbol dalam use case
diagram yang digambarkan dalam bentuk garis. Arti dari hubungan
tersebut berbeda-beda tergantung jenis garis dan symbol yang
dihubungkan. Berikut adalah beberapa hubungan yang ada dalam
use case diagram:
a.
Associations
Komunikasi antara use case dan actor digambarkan sebagai
associations.
Garis associations
dapat memiliki anak panah
yang berarti actor berperan sebagai pelaku dari use case
 |
