tersebut, sedangkan garis tanpa anak panah berarti actor
hanya berperan sebagai external database atau penerima dari
use case tersebut.

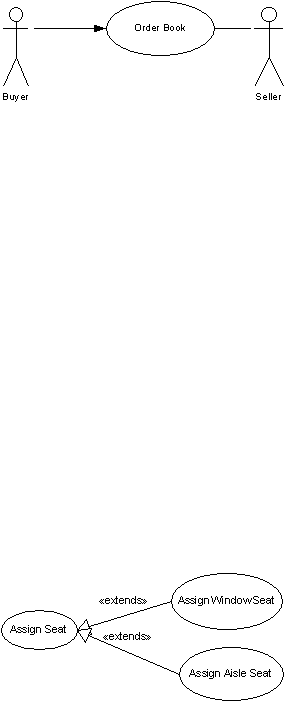

Gambar 2.4 Contoh Hubungan Associations
b.
Extendes
Sebuah use case yang cukup kompleks dapat dipisahkan
menjadi extension use case
yaitu dengan membuat
hubungan extends
dengan use case lainnya. Pemisahan
tersebut berguna untuk membuat use case
tetap berjalan
sesuai logika. Hubungan tersebut digambarkan
menggunakan garis solid
dengan anak panah dan label
<<extends>>. Use case X extends
use case
Y
berarti use
case X ada bagian yang lbh spesifik dari use case Y atau use
case Y bersifat lebih umum.
Gambar 2.5 Contoh Hubungan Extends
c.
Uses
Hubungan uses
digambarkan menggunakan garis solid
dengan anak panah dan label <<usess>>. Use case X uses
 |
