2.2.7.
UML Unified Modeling Language
Menurut Whitten et al.
(2007, p371). UML adalah satu kumpulan
konvensi pemodelan yang digunakan untuk menentukan atau menggambarkan
sebuah sistem software yang terkait dengan objek. UML terdiri dari beberapa
diagram,yaitu:
2.2.7.1 Use Case
Menurut Whitten
et al.
(2007, p382). Use Case diagram
menggambarkan antara sistem dan sistem eksternal, serta user, dengan
demikian use case diagram menggambarkan siapa yang akan
menggunakan sistem dan dengan jalan apa yang diinginkan user untuk
berinteraksi dengan sistem. Use case diagram juga digunakan secara
tekstual menggambarkan urutan langkah setiap interaksi tersebut.

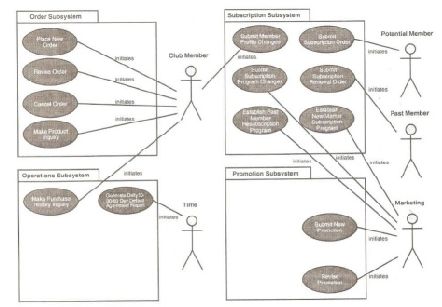

Gambar 2.18 Use Case Diagram
(whitten, 2004, p44)
 |
