16
mails, dan lain-lain. Maka messages ini tidak
membutuhkan notasi standar, walaupun bisa ditambahkan
jika dibutuhkan.
7.
Receiver actor: actor lain atau external system yang
menerima messages dari system dapat dimasukkan.
8.
Frame: sebuah kotak dapat mencakupi satu message atau
lebih untuk membagi fragment dari sequence diagram.
Dapat menunjukkan langkah loop, alternate fragment, atau
optional. Untuk optional fragment, kondisi yang tertulis
dalam kurung siku menunjukkan dalam kondisi apa
langkah-langkah tersebut akan dijalankan.

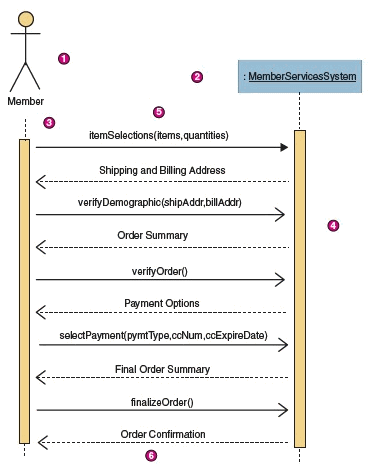

Gambar 2.9 Contoh Sequence Diagram
 |
