2.1.2.4 Class Diagram
(Whitten. 2007: 400) Class diagram adalah diagram
yang digunakan untuk menggambarkan dan mengatur hubungan
antar objek yang dihasilkan dari use case modeling.
Objek yang
dimaksud dalam diagram ini adalah object class (atau
biasa
disebut class), yaitu seperangkat object instance
yang berbagi
attributes
dan behavior
yang sama.
Dalam diagram ini termasuk
multiplicity, generalisasi/spesialisasi, dan hubungan agregasi.
Hubungan generalisasi/spesialisasi terdiri dari
supertype dan subtype. Supertype class adalah sebuah class yang
memiliki attribute dan behavior yang lebih umum, sedangkan
subtype memiliki tambahan attribute dan behavior dari yang
dimiliki supertype class yang sifatnya lebih spesifik.

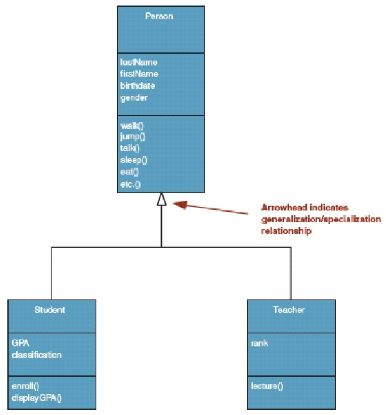

Gambar 2.10 Contoh Hubungan Generalisasi/spesialisasi
 |
