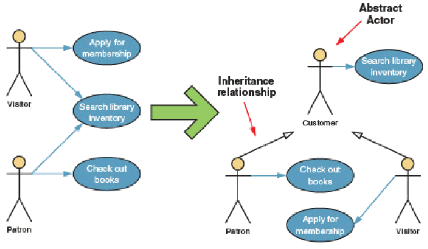

Gambar 2.7 Contoh Inheritance dalam Use Case
Dari contoh
di atas, Patron dan Visitor sama-sama
customer suatu perpustakaan. Bedanya, Patron telah
menjadi member sedangkan Visitor belum menjadi
member. Karena kedua jenis customer tersebut sama-
sama dapat melakukan use case ‘Search Library
Inventory’, maka dibuat suatu abstract actor bernama
Customer untuk menyatukannya.
2.1.2.2 Activity Diagram
(Whitten. 2007: 390) Activity diagram
menggambarkan langkah-langkah proses atau aktivitas-aktivitas
yang dilakukan oleh sistem. Activity diagram mirip dengan flow
chart karena sama-sama menggambarkan secara grafis alur
berulang dari activitas-aktivitas dari proses atau use case. Yang
membedakan activity diagram dari flow chart adalah activity
diagram menyediakan sebuah mekanisme yang menggambarkan
aktivitas-aktivitas secara paralel. Karena itu activity diagram
sangat berguna untuk permodelan tindakan yang akan tampil saat
proses dijalankan beserta hasil dari tindakan tersebut.
Notasi-notasi yang ada pada activity diagram, antara
lain:
1.
Initial nodes: menandai dimulainya proses.
2.
Actions: merepresentasikan langkah-langkah individual.
 |
