3.
Flow: menggambarkan alur action yang digambarkan
diagram. Kebanyakan flow tidak butuh keterangan, kecuali
hasil dari suatu keputusan (decision).
4.
Decision: Flow yang keluar bisa satu alur atau lebih,
menggambarkan kondisinya.
5.
Merge: Flow yang keluar adalah satu, yang masuk bisa
satu atau lebih. Notasi ini menggabungkan flow yang
sebelumnya dipisahkan oleh decision.

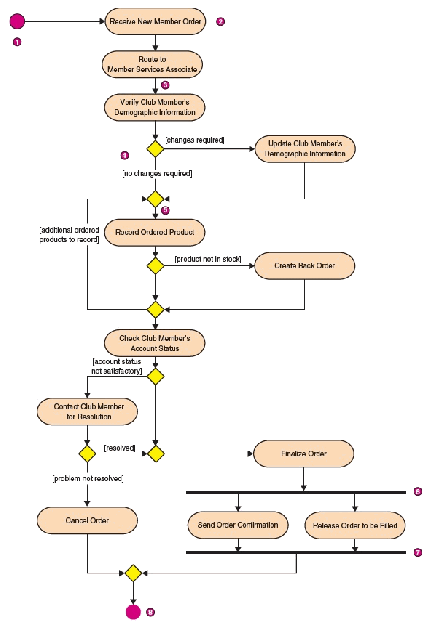

Gambar 2.8 Contoh Activity Diagram
 |
