32

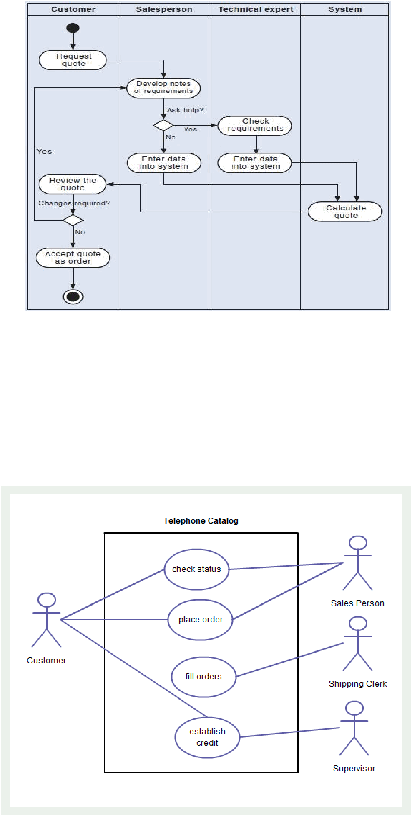

Gambar 2.4Activity Diagram
Sumber : Satzinger, Jackson dan Burd (2010:143)
b.
Usecase Diagram
Usecase Diagrammenurut Satzinger, Jackson dan Burd (2010:242) adalah
diagramuntuk menunjukkanperanberbagai penggunadan bagaimanaperan-
perantersebut berpengaruh terhadap sistem.
Gambar 2.5Usecase Diagram
Sumber : Satzinger, Jackson dan Burd (2010:274)
 |
