Data dibungkus oleh header IP paket saja dan berjalan sampai ketujuan:

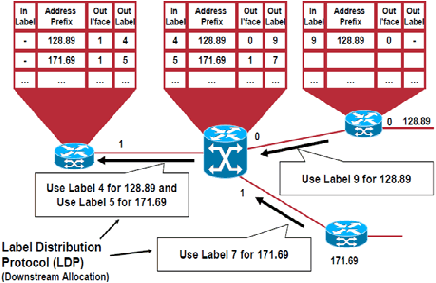

Gambar 2.7 Paket Menggunakan Label
Pada MPLS paket tersebut menggunakan label
sebagai penanda asal dari
paket tersebut. Sebagai contoh kita menggunakan router kanan pada bagian atas,
akan mengirimkan paket pada router
yang ada di kiri. Pada saat ia mengirimkan
paket ia
memberikan penanda bahwa paket tersebut berlabel 9. Lalu pada router
yang tengah pada bagian out label akan muncul label 9 dari router sebelah yang
mengirim paket tersebut, out label disini maksudnya label yang berasal dari luar
bukan label
yang akan dipakai untuk mengirim. Saat router
tengah akan
melakukan forwarding paket maka ia akan menggunakan label 4 yang ada pada
in label. Dan saat tiba di tujuan dengan label
4 yang berasal dari router
tetanggannya bukan label 9 dari router sumber paket.
 |
