16
2.
Ketika sebuah paket MPLS sampai pada jalan keluar LSR
area MPLS, nilai
TTL akan berkurang dan label akan terhapus, sebagai akibatnya akan muncul
label kosong. Maka:
a. Jika nilai menjadi nol, paket IP tidak akan diteruskan. Nilai label
pada
bagian pemasukan akan dijadikan acuan. Paket mungkin saja dibuang atau
diteruskan kepada bagian yang diperlukan dengan status mengalami
kerusakan (error).
b.
Jika nilainya positif, nilai TTL label akan diletakan pada area TTL di
header
IP untuk kemudian diteruskan dengan menggunakan routing
IP
pada umumnya. Perlu diperhatikan bahwa checksum pada header IP perlu
dimodifikasi sebelum diteruskan.
C. Perbandingan Packet Forwarding dengan MPLS
Menurut Luc De Ghein
(2006, hal 204-205) Label
distribusi protokol (RFC
3035 dan 3036) digunakan untuk mendistribusikan label
yang ada pada MPLS
network, meneruskan kelas yang ekuivalen maksudnya bagaimana cara paket
dipetakan ke LSP (Label Switched Paths), menyebarkan label
per FEC yang
artinya sampai pada tujuan ip address
a.b.c.d dengan label
tertentu. Berikut
adalah perbedaan paket menggunakan label dan tidak :

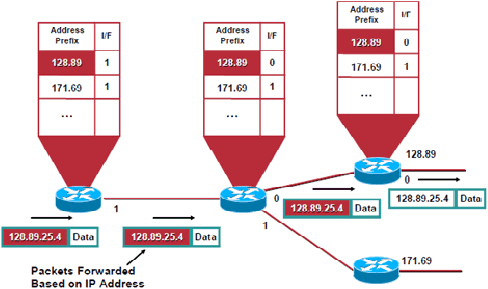

Gambar 2.6 Paket Tidak Menggunakan Label
 |
