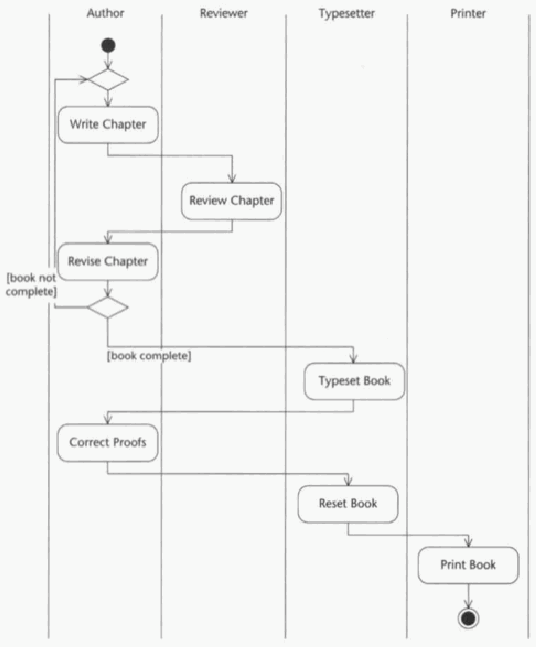

Gambar 2.13 Contoh Activity Diagram (Bennett et al., 2006:105)
Menurut Sommerville (2011:123), pada sebuah activity diagram,
terdapat kotak berujung tumpul yang berisi nama dari proses atau aktivitas.
Terdapat juga garis yang memiliki anak panah sebagai penunjuk arah jalan
dari proses sebelumnya ke proses selanjutnya. Awal dari proses dimulai
dengan simbol lingkaran penuh yang tidak berlubang. Sedangkan akhir dari
proses simbol lingkaran dengan lingkaran kecil penuh di dalamnya
digunakan.
 |
