2.8.4 Unified Modeling Language (UML)
Menurut Satzinger, Jackson, & Burd (2005: 48), Unified Modeling Language
(UML) adalah serangkaian standar konstruksi model dan notasi yang dikembangkan
secara khusus untuk pengembangan object-oriented.
1. Activity Diagram
Menurut Satzinger, Jackson, & Burd (2010 :141) , activity diagram adalah
jenis diagram alur kerja yan g menggambarkan kegiatan pengguna dan aliran
sekuensial mereka.

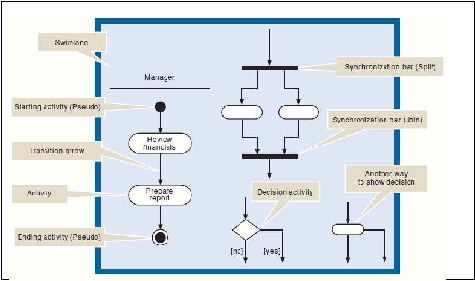

Gambar 2.10 Activity Diagram
( Sumber : Satzinger, Jackson, & Burd, 2010 :142)
Menurut Satzinger, Jackson, & Burd (2010 :141), dalam activity diagram
terdapat beberapa simbol yang digunakan, yaitu :
a. Synchronization bar
 |
