6. ERD ( Entity Relationship Diagram )
Menurut Satzinger, Jackson, & Burd (2012 : 98), Entity Relationship
Diagram (ERD) merupakan sebuah pendekatan tradisional.
Menurut Satzinger, Jackson, & Burd (2012 : 98) berikut ini
merupakan gambar ERD dengan atribut yan g dimilikinya dan hubungan antar
ERD.

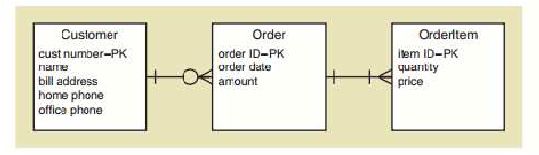

Gambar 2.17 Entity Relationship Diagram (ERD)
(Sumber: Satzinger, Jackson, & Burd, 2012 : 98)
Menurut Satzinger, Jackson, & Burd (2012 : 98 ), penjelasan untuk
gambar ER D diatas adalah:
•
PK merupakan penanda bahwa atribut tersebut adalah atribut primary
key, dan untuk atribut yang datanya akan diambil maka disebut atribut
FK ( foreign key) .
•
Hubungan antar diagram dilambangkan dengan
| : merupakan hubun gan 1..1
O< : menjelaskan adanya hubungan 0..*
|< : menjelaskan adanya hubungan 1..*
 |
