2.11.6.3 Domain Class Diagram
Menurut Satzinger, Jackson dan Burd (2005:184), Domain
class diagram adalah sebuah diagram UML yang menggambarkan
semua hal yang pentin g dalam pekerjaan user, kelas-kelas problem
domain, asosiasi, dan atributnya. Pada domain class diagram, kotak
segi empat menggambarkan class d an garis yang menghubungkan
antar class menunjukkan asosiasi antar class.

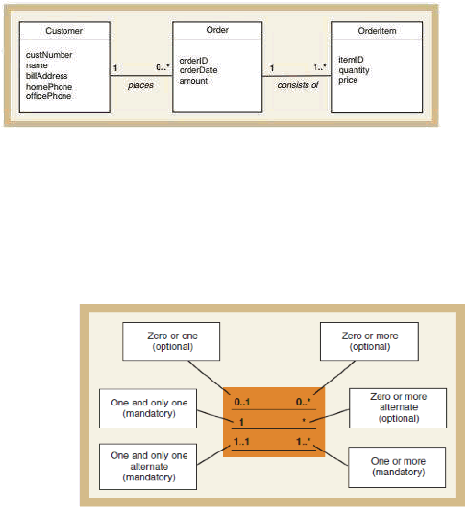

Gambar 2.10 Domain Class Diagram
Sumber: Satzinger, Jackson dan Burd (2005:187)
Garis penghubung yang menghubungkan antar class disebut
multiplicity of associations. Terdapat enam jenis hubungan antar
class yang digambarkan dalam tabel berikut:
Gambar 2.11 Multiplicity of Association
Sumber: Satzinger, Jackson, dan Burd (2005:186)
 |
