Terdapat dua hirarki dalam notasi class diagram menurut
Satzinger, Jackson dan B urd (2005:189-191), yaitu:
1. Generalization/specialization hierarchies
Generalization merupak an pengelompokkan hal-hal dengann
jenis yang sama. Sedangk an specialization adalah
pengkategorian jenis-jenis yang berbeda. Gen eralization dan
specialization biasa digunakan untuk men yusun peringkat atau
hal-hal dari yang lebih umum ke hal-hal yang lebih khusus.
Untuk hal umum disebut dengan superclass dan hal khusus
disebut subclass, hirarki ini biasa disebut dengan hirarki
inheritance. Inheritance merupakan sebuah konsep yang
memungkinkan subclass untuk berbagi karakteristik superclass-
nya.
Simbol atau notasi yang digunakan dalam generalization
(inheritance):

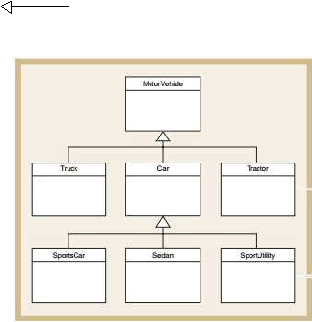

Gambar 2.12 Contoh Class Diagram dengan Generalization
Sumber: Satzinger, Jackson dan Burd (2005:190)
 |
