44
perancang sistem untuk mengasosiasikan kelas-kelas dari grup
terkait.
Notasi dari package diagram berbentuk kotak persegi panjang
dengan label. Nama dar i package berada dalam label, sedangkan
kelas-kelas yang dimiliki oleh package ditempatkan di dalam kotak
persegi panjan g.
Simbol lain yang digunakan dalam pack age diagram adalah
titik-titik panah (dashed arrow) yang menggambarkan dependency
relationship. Buntut panah terhubung den gan dependent package,
sedangkan kepala panah terhubung d engan independent package.
Dependen cy relationship menaggambarkan hubungan antara
package, classes, atau use case yan g ketika bagian independent
berubah maka bagian d ependent lainnya ju ga dapat berubah.

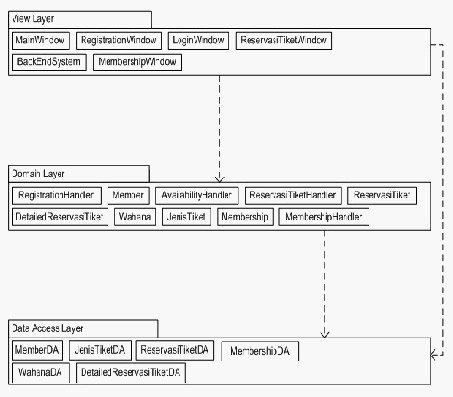

Gambar 2.21 Package Diagram
Sumber: Satzinger, Jackson dan Burd (2005:342)
 |
