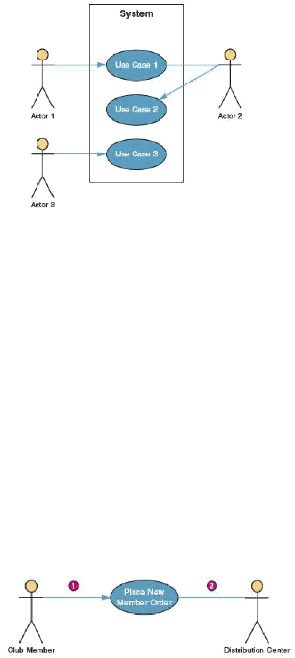

Gambar 2.2 Contoh Use Case Diagram
Hubungan yang ad a pada use case diagram adalah:
1. Associations
Associations menggambarkan adan ya interaksi antara sebuah use
case dengan
aktor. Sebuah associations digambarkan dengan simbol garis dengan atau tanpa
anak panah. Association dibagi menjadi dua, yaitu bidirectional association dan
unidirectional association. Bidirectional association adalah asosiasi yang
berlaku dua arah, dilambangan den gan garis lurus seperti (2), unidirectional
association adalah asosiasi yang berlaku satu arah. Associations dengan anak
panah yan g berasal dari aktor menunjuk ke use case menandakan bahwa aktor
sebagai inisiator use case tersebut. Sed angkan, associations tanpa anak panah
menandakan interaksi antara use case dengan aktor penerima.
Gambar 2.3 Contoh Association Pada Use Case Diagram
2. Extends
Extends digunakan ketika fungsi dari sebuah use case terdiri d ari b eberapa tahap
sehingga sulit dimengerti. Dengan menggunakan extends, use case tersebut
menghasilkan use case baru yang mewakili fungsi tertentu dari use case awal.
Use case hasil dari exten ds disebut den gan extension use case yang menunjuk ke
use case yang menggunakan extends.
 |
