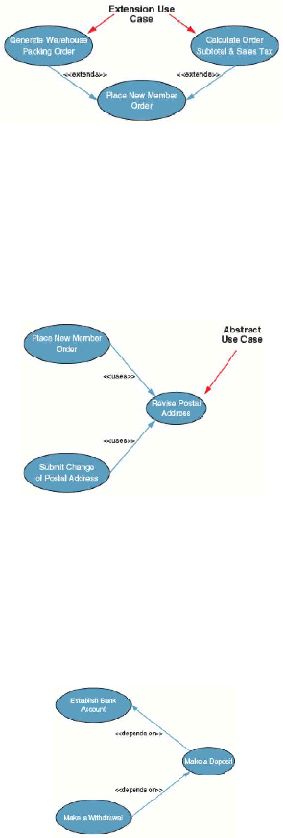

Gambar 2.4 Contoh Extends Pada Use Case Diagram
3. Uses (or Includes)
Includes digunak an ketika terdap at dua atau lebih use case yang melakukan
langkah atau fungsi yan g sama. Langkah tersebut akan lebih baik jika digunakan
secara terpisah dan kemudian menjadi sebuah entitas baru yang disebut abstract
use case, yang berfun gsi untuk mengur angi redun dansi dalam use case diagram.
Gambar 2.5 Contoh Uses (Include) Pada Use Case Diagram
4. Depends On
Depends on digunakan ketika terdapat hubungan antar use case dimana use case
tidak dapat dilakukan apabila use case tertentu belum dilakukan. Hubungan
depends on digambarkan dengan garis bertanda panah,bermula pada use case
dan menunjuk pada use case yang digantungkan.
Gambar 2.6 Contoh Depends On Pada Use Case Diagram
 |
