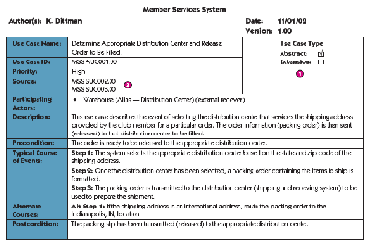

Gambar 2.4 Use-case Narrative (Whitten & Bentley, 2007:386)
3. Activity Diagram
Menurut Whitten & Bentley (2007, p390) activity diagram adalah diagram
yang bisa digunakan untuk menggambarkan alur proses bisnis atau aktifitas
use-case. Activity diagram menggambarkan berbagai alur aktifitas dalam
sistem yang sedang dirancang, bagaimana masing-masing alur berawal,
decision yang mungkin terjadi, dan bagaimana alur-alur tersebut berakhir.
Activity diagram memiliki notasi sebagai berikut :
a. Nodes (Initial & Final)
Simbol untuk memulai dan mengakhiri suatu activity diagram.
b. Actions
Persegi dengan sudut tumpul yang menggambarkan tugas yan g harus
dilakukan.
c. Flow
Panah dalam diagram yang menggambarkan kegiatan yang dikerjakan
berikutnya.
d. Decision
Bentuk permata dengan dua atau lebih flow yang masuk dan satu flow
yan g k eluar yang men ggambarkan pilihan untuk mengambil keputusan.
e. Merge
Bentuk permata dengan dua atau lebh flow yang masuk dan satu flow
yan g keluar.
Notasi ini mengombinasikan flow yang sebelumnya
dipisahkan oleh decision kemudian diproses sehingga menjadi satu
flow.
f. Fork
 |
