29
Balok hitam dengan satu flow masuk dan dua atau lebih flow keluar.
Tindakan pada flow paralel di bawah fork dapat terjadi dalam urutan
apapun atau bersamaan.
g. Join
Kotak hitam dengan dua atau lebih flow yang masuk dan satu flow
keluar. Tindakan yang masuk ke dalam join harus selesai sebelum
proses dilanjutkan.

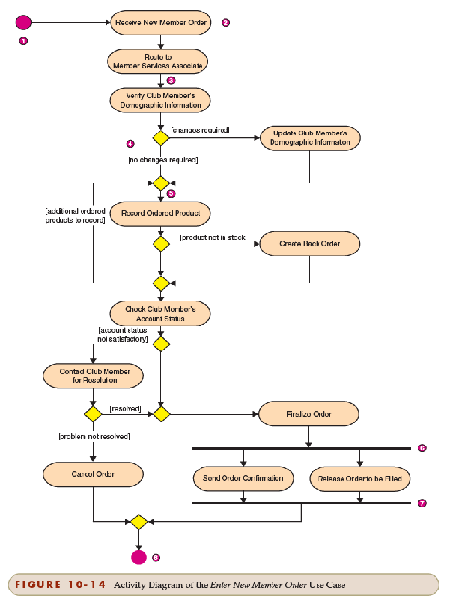

Ga mbar 2.5 Activity Diagram (Whitten & Bentley, 2007:392)
4. Sequence Diagram
Sequence diagram adalah sebuah diagram yang memodelkan sebuah lo gika
 |
