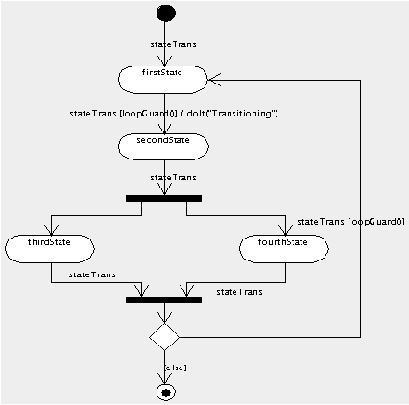

Gambar 2.1 Contoh Activity Diagram
2.2.9 Class Diagram
Class adalah sebuah spesifikasi yan g jika diinstansiasi akan
menghasilkan sebuah objek dan merupakan inti daripengembangan dan
desain berorientasi objek. Class menggambarkan keadaan (atribut/properti)
suatu sistem, sekaligus menawarkan layanan untuk memanipulasi keadaan
tersebut (metode/fungsi).
Class Diagram menggambarkan struktur dan deskripsi class: ackage
dan objek beserta hubungan satu sama lain seperti hubungan dinamis:
ewarisan, asosiasi, dan agregasi. Sesuai dengan perkemban gan class model,
class dapat dikelompokkan menjadi package. Sehingga dapat membuat
diagram yang terdiri atas package.
 |
