Berikut pendapat beberapa ahli :

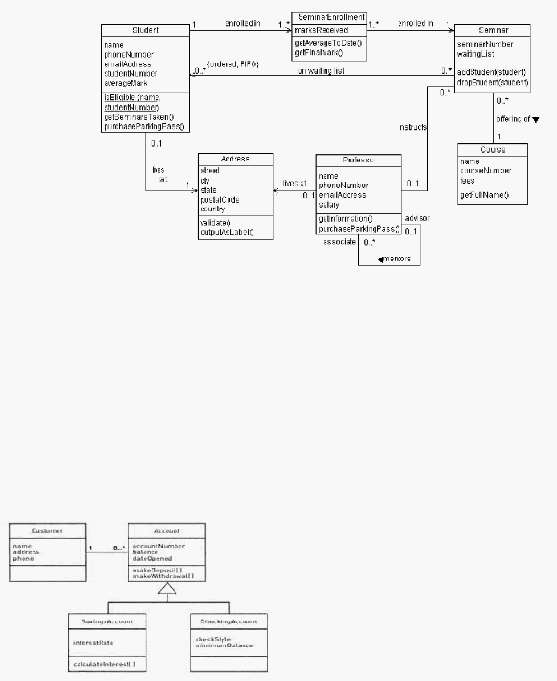

Gambar 2.2 Contoh Class Diagram
Hal ini diperkuat oleh pendapat Jhon W. Satzinger (2010: 60), a graphic
model use inthe object-oriented approach to show classes of object in the
System.
Menurut Jhon W. Satzinger dap at diartikan bahwa Class Diagram adalah
suatu model grafik yang digunak an dalam p endekatan object-oriented untuk
menampilkan class dari suatu objek di dalam sistem.
Gambar 2.3 Tampilan Class Dari Object Di Dalam Sistem
2.2.10 Use Case Diagram
Use case menurut Satzinger et al., (2010:242) merupakan suatu
aktivitas yang dilakukan oleh sistem, biasanya merupakan sebuah respon
untuk permintaan dari pengguna sistem.
 |
