62

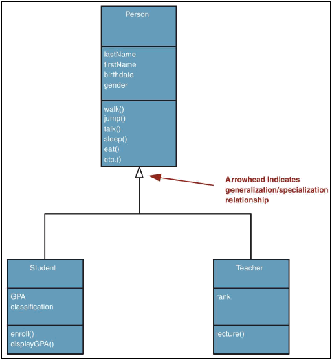

Gambar 2.20 Representasi Generalization pada Class Diagram
(Sumber: Whitten & Bentley,2007)
2.9.4
Activity Diagram
Activity diagram
adalah diagram
yang digunakan untuk
membuat model proses atau aktivitas dari sebuah sistem. Activity
diagram
memiliki persamaan dengan flowchart
yang memberikan
gambaran
alur activity
dari proses bisnis atau use case
secara
berurutan. Perbedaan utama diagram
ini dengan flowchart
yaitu
activity diagram dapat menggambarkan activities yang berjalan secara
paralel. Berikut contoh dari sebuah activity diagram:
 |
