63

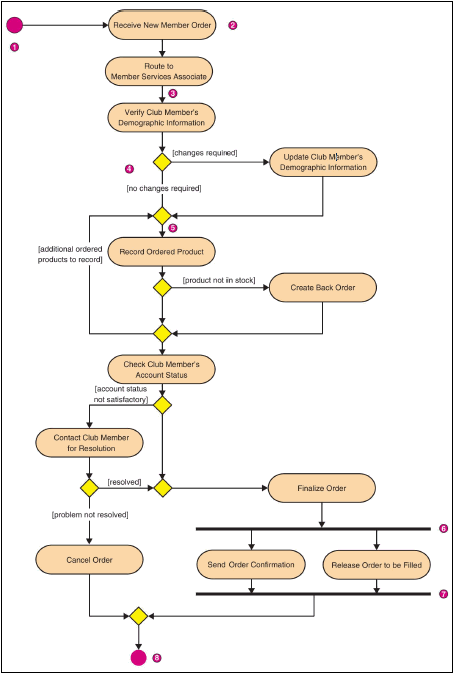

Gambar 2.21 Activity Diagram
(Sumber: Whitten & Bentley, 2007)
Berdasarkan gambar diatas, activity diagram
memiliki
beberapa notasi-notasi sebagai berikut:
1.
Initial node, sebuah simbol lingkaran yang
merepresentasikan awal dari sebuah proses.
