27
Berikut ini adalah contoh penggunaan Class Diagram:

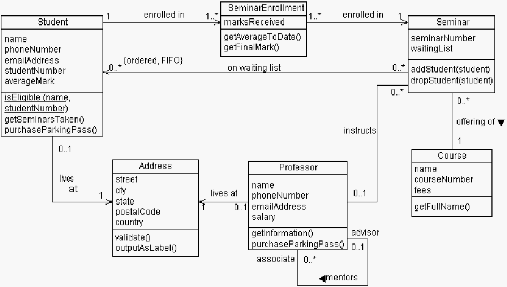

Gambar 2.2 Contoh Class Diagram
(Sumber: Whitten et al, 2007)
2.1.7.18. Sequence Diagram
Menurut Whitten et al (2007, p382), Sequence diagram
adalah
diagram yang menggambarkan bagaimana objek berinteraksi dengan objek
lainnya melalui pesan dalam suatu eksekusi dari sebuah Use Case
atau
sebuah operasi. Sequence diagram juga mengilustrasikan bagaimana pesan
dikirim dan diterima oleh objek dan terjadi di dalam suatu sequence.
 |
