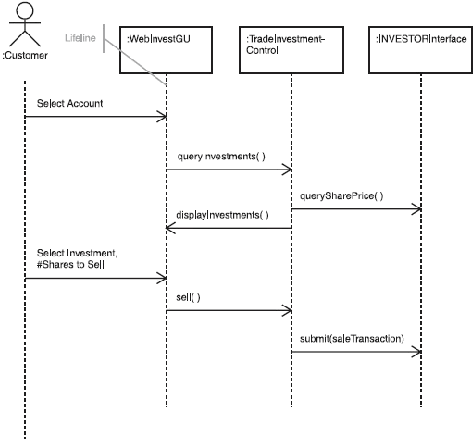

Berikut ini adalah contoh penggunaan Sequence Diagram:
Gambar 2.3 Contoh Penggunaan Sequence Diagram
(Sumber: Whitten et al, 2007, p382)
2.1.7.19. Activity Diagram
Menurut Whitten et al (2007, p390), Activity Diagram
adalah
diagram
yang dipergunakan untuk menggambarkan alur dari proses
 |
