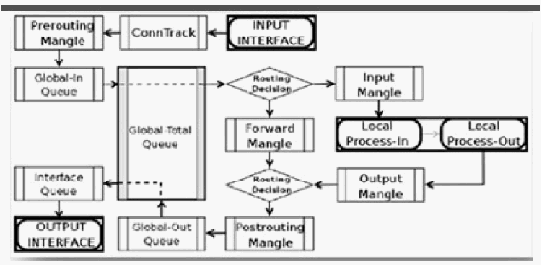

Gambar 2.12 jalur paket HTB
Pada gambar diatas dapat dilihat proses kerja sebuah paket data dalam sistem
HTB. Ketika sebuah paket akan melewati router, paket tersebut masuk melalui input
interface atau tampilan awal kemudian menuju pada ConnTrack (C onnectionTrack)
dimana jalur masuk menuju proses routing akan ditandai. Setelah itu paket akan melalui
tahap prerouting mangle dimana setiap paket ditandai sesuai dengan kebutuhan
penggunaannya. Selanjutn ya paket akan melewati global-in queue, pada tahap ini setiap
paket yang masuk akan melakukan queue atau antrian sebelum paket tersebut dirouting.
Setelah melewati global-in queue, proses routing sebuah paket akan ditentukan pad a
routing decision, jika tujuan dari paket tersebut sudah diketahui, paket akan langsung
diteruskan melalui forward mangle, jika tujuan paket belum diketahui maka paket
tersebut akan melalui inp ut mangle untuk dirouting pada local-process, setelah itu paket
keluar melalui output mangle menuju ke tahap postrouting mangle dimana paket
diberikan tanda sebagai paket yang sudah melalui proses routing. Kemudian paket
melakukan antrian keluar atau queue pada glo bal-out queue dan keluar menuju ke
interface queue, yaitu antrian paket terakhir sebel
paket tersebut selesai diproses dan
keluar pada output interface.
 |
