HTB mempunyai bentuk struktur hierarkial queue, artinya HTB mempunyai
queue yang merup akan parent dari queue lainnya, dan queue yang merupakan parent
dari parent lainn ya. Yang dimaksud dengan parent adalah saat sebuah queue memiliki
satu child atau queue yang membawahinya, maka queue tersebut disebut dengan parent.
Sedangkan yang dimaksud dengan child queue adalah sebuah queue yang memiliki
parent dan tidak memiliki queue lain yang berada di bawahn ya. Namun tidak peduli
berapapun banyaknya parent queue yang ada atau berapapun banyaknya level dari
parent queue tersebut, semua child que
diperlakukan dengan sama. Trafik jaringan
terjadi hanya pad a child queue, parent queue han
berguna untuk mendistribusikan
trafik tersebut. Tetapi tentu saja child queue tidak da
menerima bandwidth lebih besar
daripada parent queuenya. Berikut adalah gambarannya :

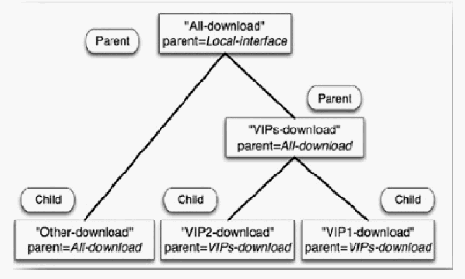

Gambar 2.13 Struktur hierarki HTB
Pada gambar 2.13 diatas dapat dilihat bahwa “All-download” merupakan parent
queue yang memiliki dua child queue yaitu “VIPs-download” dan “Other-download ”,
tetapi karena “VIPs-download”
memiliki dua child queue juga yaitu “VIP2-download”
 |
