50

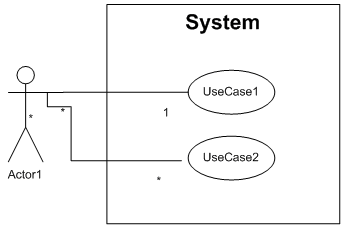

Gambar 2.10 Use Case Diagram
2.17.3 Activity Diagram
Menurut
Schmuller
(1999,
p134),
Activity
diagram berfungsi
menunjukan
langkah-langkah
berupa
aktivitas
sebagai
sebuah
keputusan
atau
alternatif.
Diagram ini
berguna untuk menunjukan apa yang sebenarnya terjadi dalam proses bisnis atau dalam
sebuah operasi.
Activity
diagram
menggambarkan
berbagai
alir
aktivitas
dalam sistem yang
sedang
dirancang,
bagaimana
masing-masing alrr
berawal,
keputusan
yang
mungkin
terjadi,
dan
bagaimana
mereka
berakhir.
Activity
diagram juga
dapat
meggambarkan
proses pararel yang mungkin terjadi pada beberapa eksekusi.
Activity
diagram
merupakan
state
diagram khusus,
dimana
sebagian
besar
state
adalah action
dan sebagian besar transisi di-trigger oleh selesainya state sebelumnya
(internal
processing).
Oleh
karen
itu
activity
diagram tidak
menggambarkan
behaviour
internal
sebuah
sistem (dan
interaksi
antar
subsistem)
secara
eksak,
tetapi
lebih
menggambarkan proses-proses dan jalur-jalur aktivitas dan level atas secara umum.
 |
