51
Sebuah
aktivitas
dapat
direalisasikan
oleh
satu use
case
atau
lebih.
Aktivitas
menggambarkan proses yang berjalan, sementara use case menggambarkan bagaimana
aktor menggunakan sistem untuk melakukan aktivitas.

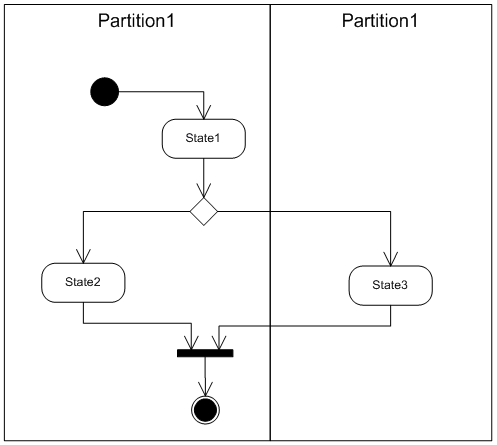

Gambar 2.11 Activity Diagram
2.17.4 Sequence Diagram
Menurut
Schmuller
(1999,
p104),
diagram urutan
adalah
diagram yang
menunjukan bagaimana sebuah object berinteraksi dengan object yang lain. Dalam sudut
pandang
ini,
urutan
waktu dinyatakan dalam setiap
hubungan antar object
yang ditandai
dengan awal dan akhir. Urutan waktu ini yang kemudian disebut diagram urutan.
 |
