Tabel 2. 5 UART Baud Rate Register
MSB
LSB
0
0
1
0
0
0
0
0
2.4
Komunikasi Serial
Komunikasi
serial
adalah
proses
pengiriman data 1 bit pada satu saat
secara
berurutan
[6].
Dalam komunikasi
serial
dikenal
ada
2
mode
komunikasi
serial:
1.
Mode Sinkron
Mode sinkron merupakan mode komunikasi yang pengiriman tiap
bit data dilakukan dengan
menggunakan sinkronisasi clock. Dalam mode
ini
pengiriman
data
harus
disertai dengan
clock
pada
saat
transmitter
mengirimkan data menuju ke receiver.

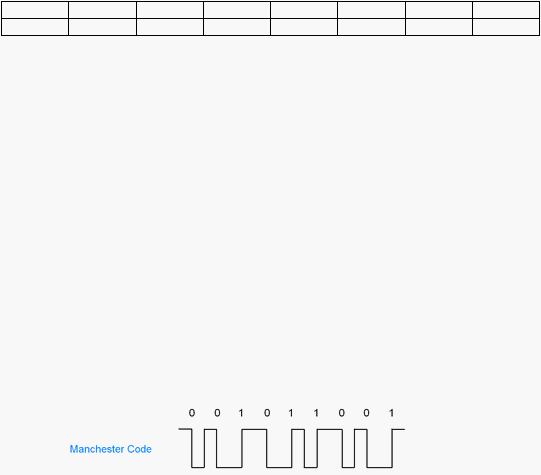

Gambar 2.6 Contoh cara pengiriman data dengan mode sinkron
2.
Mode Asinkron
Adalah mode pengiriman tanpa memerlukan sinkronisasi clock.
Transmitter harus
memakai
suatu
standar
tertentu
(UART)
dalam
pengiriman
data,
Sehingga
receiver
dapat
mengerti
bahwa
pengiriman
data kapan terjadi dan kapan pengiriman data telah selesai.
 |
