Library System
Visitor
Apply for
membership
Search library
inventory
Check out books
Patron

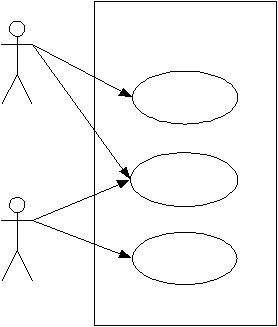

Gambar 2.30 Contoh Use Case Diagram
Sequence Diagram
Bennet
et
al.
(2006,
p253)
mengemukakan
bahwa sequence
diagram
menunjukkan interaksi antar objek yang diatur berdasarkan
urutan
waktu. Sequence
diagram
dapat
digambarkan
dalam
berbagai
level
of
detail
yang
berbeda
untuk
memenuhi
tujuan
yang
berbeda-beda
pula
dalam daur
hidup
pengembangan
sistem.
Aplikasi sequence diagram
yang paling
umum adalah
untuk
menggambarkan
interaksi
antar objek yang terjadi pada sebuah use case atau sebuah operation.
Bennet
et
al.
(2006,
pp253-254)
menyatakan
bahwa
setiap
sequence diagram
harus diberikan frame
yang
memiliki heading
dengan
menggunakan
notasi sd yang
merupakan kependekan dari sequence diagram.
 |
