melainkan
software
dan
hardware.
Diagram ini
menggambarkan
komponen
software,
processor,
dan
peralatan
lain
yang
melengkapi
arsitektur
sistem
(Whitten
et
al.,
2004,
p442).
Menurut
Mathiassen
et
al.
(2000,
p340), deployment
diagram
menunjukkan
konfigurasi sistem dalam bentuk processor dan objek
yang
terhubung dengan processor
tersebut.
Setiap
kotak
dalam deployment
diagram
menggambarkan
sebuah
node
yang
menunjukkan
sebuah
hardware.
Hardware
dapat
berupa
PC,
mainframe,
printer, atau
bahkan
sensor.
Software
yang
terdapat
di
dalam node
digambarkan
dengan
simbol
komponen. Garis
yang
menghubungkan node
menunjukkan
jalur komunikasi
antar

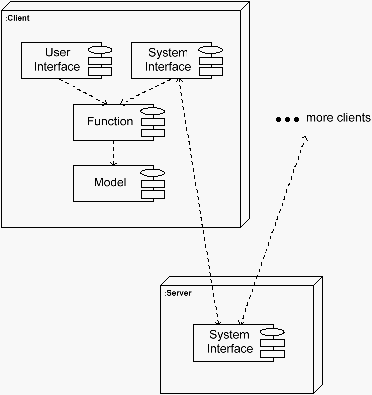

device. Gambar 2.33 berikut ini menunjukkan sebuah contoh deployment diagram.
Gambar 2.33 Contoh Deployment Diagram
Sumber: Mathiassen et al. (2000, p217)
 |
