2.20.6 Component Diagram
Component
Diagram
merupakan
diagram implementasi
yang
digunakan
untuk
menggambarkan
arsitektur
fisik
dari
software
sistem.
Diagram ini
dapat
menunjukkan
bagaimana
coding pemrograman terbagi
menjadi komponen-komponen dan juga
menunjukkan ketergantungan antar komponen tersebut (Whitten et al., 2004, p442).
Sebuah
komponen
digambarkan
dalam UML
sebagai
sebuah
kotak
dengan
dua
kotak kecil di sebelah kirinya. Ketergantungan antar dua komponen
menunjukkan
bagaimana kedua komponen tersebut saling berkomunikasi.

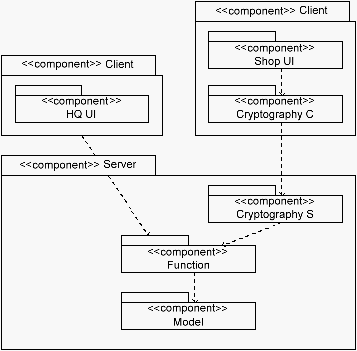

Gambar 2.32 Contoh Component Diagram
Sumber: Mathiassen et al. (2000, p201)
2.20.7 Deployment Diagram
Deployment
Diagram,
sama
seperti
component
diagram,
juga
merupakan
diagram implementasi
yang
menggambarkan
arsitektur
fisik
sistem.
Perbedaannya,
deployment
diagram
tidak
hanya
menggambarkan
arsitektur
fisik
software
saja,
 |
