77

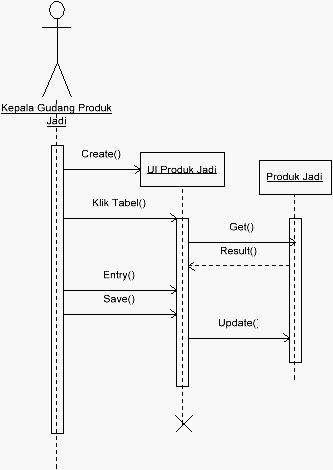

Gambar 2.31 Contoh Sequence Diagram
2.20.5 Navigation Diagram
Navigation Diagram
merupakan
statechart
diagram khusus
yang
berfokus
pada
user
interface
(Mathiassen
et
al.,
2000,
p344).
Diagram ini
menunjukkan
window-
window dan transisi diantara window-window tersebut.
Sebuah window dapat digambarkan sebagai sebuah state. State ini memiliki
nama
dan
berisi gambar
miniatur
window.
Transisi
antar state
dipicu
oleh
ditekannya
sebuah tombol yang menghubungkan dua window.
 |
