51
3. Ketika sebuah objek membutuhkan informasi dari objek lain, panah navigasi
diperlukan, baik untuk menunjuk objek itu sendiri atau induknya dalam suatu
hirarki.
4. Panah Navigation mungkin juga dua arah.
4. Sequence Diagram
Menurut Satzinger Jackson & Burd (2010 : 242-454), ada 3 tahapan dalam
sequence diagram :
a. System Sequence Diagram (SSD)
Menurut Satzinger, Jackson, & Burd (2010: 242) SSD adalah diagram yang
menunjukkan urutan pesan antara aktor eksternal dan sistem selama use case atau
skenario.

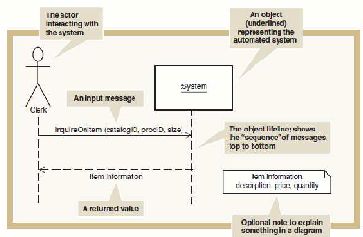

Ga mbar 2.14 System Sequence Diagram (SSD)
(Sumber : Satzinger, Jackson, & Burd, 2010 : 253)
b. First Cut Sequence Diagram
Menurut Satzinger, Jackson, & Burd (2005 : 316) membangun first cut
sequence diagram den gan elemen-elemen dari System Sequence Diagram (SSD).
Mengganti object system dengan use case controller. Kemudian menambahkan objek
lain yang
diperlukan use case. Lan gk ah selanjutnya adalah menentukan message,
 |
