termasuk objek yang harus menjadi sumber dan tujuan dari setiap message untuk
mengumpulkan semua informasi yan g diperlukan

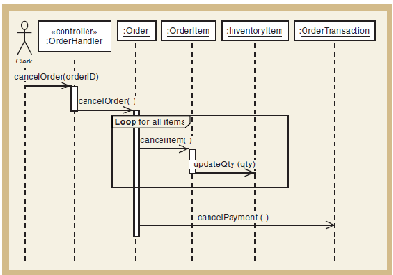

Gambar 2.15 First Cut Sequence Diagram
(Sumber : Satzinger, Jackson, & Burd, 2010 : 439)
c. Three Layer Design Sequence Diagram
Three layer design sequence diagram merupak an gambaran lengkap dari
sequence diagram dan juga pengembangan dari first cust sequence diagram dengan
menambahkan layer-layer berikut ;
• View layer
View Layer melibatkan interaksi manusia-ko mputer dan membutuhkan
merancan g user interface untuk setiap use case. Desain user interface adalah
salah satu aktifitas utama dari disiplin desain united process.
•
Data Access Layer
Prinsip pemisahan tanggung jawab juga berlaku u ntuk data access layer.
Desain multi layer penting untuk mendukung jaringan multitier di mana
database pad a satu server, logika bisnis pada server lain, dan user interface pada
beberapa klien desktop. Cara baru merancang sistem yang tidak hanya menciptakan
sistem yang lebih kuat, tetapi juga sistem yang lebih fleksibel.
 |
