A = activity name
ES –Early Start
EF –Early Finish
LS –Latest Start
LF –Latest Finish
Menggambarkan diagram AOA sedikit lebih sulit dari diagram AON, bagi
yang belum berpengalaman akan lebih mudah memahami diagram AON ketimbang
diagram AOA karena jaringan diagram AON memfokuskan pada kegiatan atau
tugas-tugas (tasks) sementara diagram AOA pada peristiwa (event).
Untuk
menggambarkan hubungan antar kegiatan dalam diagram AOA didasarkan pada
hubungan kegiatan yang mendahului (predecessor) atau hubungan kegiatan yang
mengikuti (successor) atau keduanya sekaligus sebagai kontrol.

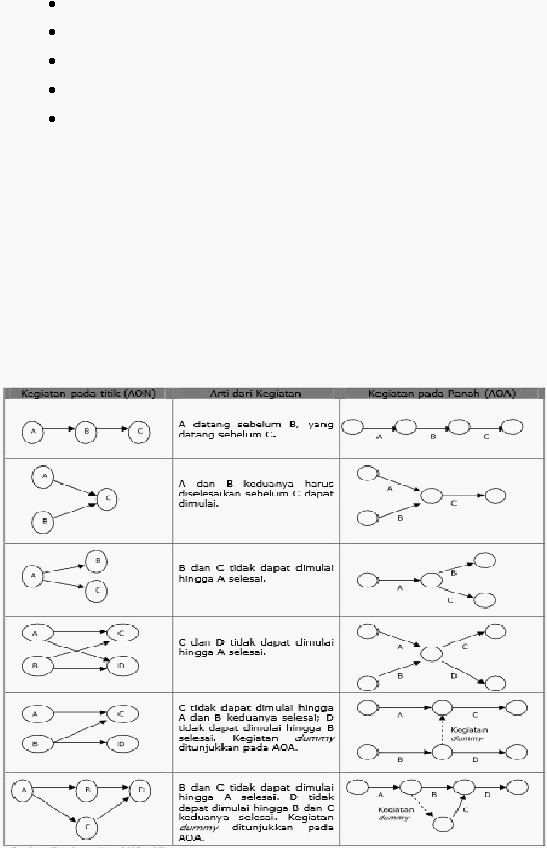

Berikut tabel perbandingan antara konvensi jaringan AON dan AOA sebagai
berikut: (Heizer dan Render, 2004, 82)
Sumber: Jay Heizer dan Barry Render (2004, 82)
Gambar 2.11. Perbandingan Antara Konvensi Jaringan AON dan AOA
 |
