Berikut ini tahapan yang dilakukan dalam menyusun diagram sebab dan
akibat :
1.

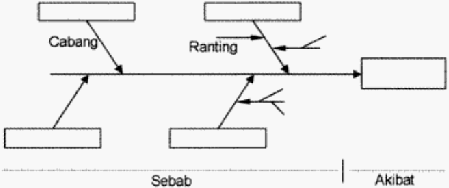

Tentukan masalah/ akibat yang akan di cari penyebabnya. Tuliskan dalam
kotak yang menggambarkan kepala ikan yaitu yang berada di ujung tulang
utama (garis horisontal).
2.
Tentukan grup/ kelompok faktor-faktor penyebab utama yang mungkin
menjadi penyebab masalah itu dan tuliskan masing-masing pada kotak yang
berbeda pada cabang. Pada umumnya, pengelompokan didasarkan atas
unsur material, peralatan (mesin), metode kerja (manusia), dan pengukuran
(inspeksi). Namun, pengelompokan dapat juga dilakukan atas dasar analisis
proses.
3.
Pada setiap cabang, tulis faktor-faktor penyebab yang lebih rinci yang dapat
menjadi faktor penyebab masalah yang dianalisis. Faktor-faktor penyebab
ini berupa ranting, yang bila diperlukan bisa dijabarkan lebih lanjut ke
dalam anak ranting.
4.
Lakukan analisis dengan membandingkan data/ keadaan dengan persyartan
untuk setiap faktor dalam hubungannya dengan akibat, sehingga dapat
diketahui penyebab utama yang mengakibatkan terjadinya masalah mutu
yang diamati.
Dibawah ini merupakan contoh diagram sebab dan akibat tentang
permasalahan jagung yang tidak meletus saat pembuatan berondong.
 |
