Menurut Wignjosoebroto, S (2008, p.127) elemen-elemen kerja terdiri
dari proses operasi, transportasi, inspeksi, menunggu dan menyimpan. Berikut
ini adalah penjelasan mengenai elemen-elemen kerja tersebut, yaitu :
Operasi adalah kegiatan yang dapat merubah bentuk atau sifat, baik
fisik maupun kimiawi dalam suatu proses transformasi. Menerima
informasi
maupun memberikan informasi diklasifikasikan sebagai
suatu operasi kerja. Kegiatan-kegiatan kerja yang dilakukan manusia
dan mesin atau kedua-duanya juga termasuk operasi kerja.
Transportasi adalah kegiatan yang dilakukan untuk berpindah tempat
yang bukan merupakan bagian dari suatu operasi kerja. Pergerakan
yang merupakan bagian dari operasi atau inspeksi pada tempat kerja,
bukan termasuk transportasi.
Inspeksi adalah kegiatan pemeriksaan pada suatu obyek, baik
pemeriksaan kualitas maupun kuantitas untuk
mengetahui
karakteristik performance terhadap standart.
Menunggu adalah proses berhentinya suatu kegiatan akibat tidak
adanya aktivitas operasi atau inspeksi pada material, benda kerja,
operator atau fasilitas kerja.
Menyimpan, proses penyimpanan terjadi apabila obyek yang disimpan
dalam jangka waktu yang cukup lama. Jika obyek tersebut akan
diambil, biasanya memerlukan prosedur perijinan khusus.
Untuk menggambarkan masing-masing aktivitas tersebut, berikut ini adalah
symbol-simbol aktivitas berdasarkan ASME (American Society of Mechanical
Engineering), yaitu :
Simbol
Keterangan
Simbol
Keterangan
OPERASI
Lingkaran besar
menggambarkan
operasi
MENUNGGU
Huruf D
melambangkan
suatu penantian
TRANSPORTASI
Tanda panah
melambangkan
transportasi
PENYIMPANAN
Tanda segitiga
melambangkan
penyimpanan
INSPEKSI
Segi empat
melambangkan
pemeriksaan

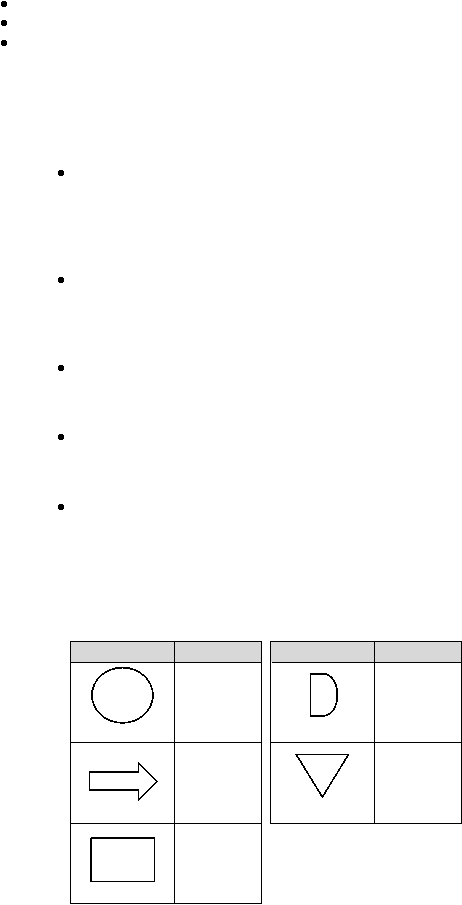

Gambar 2.2 Simbol ASME Untuk Pembuatan Peta Proses
 |
